F5ZUZ

Le relais UHF F5ZUZ (Emission : 430,3375Mhz - Réception : 439,7375Mhz) se déclenche par l'envoi d'une tonalité subaudible de 123Hz.
Sa particularité est de posséder un intercom VHF avec 16 canaux programmés. L’accès à ces canaux se fait par l’envoi de code DTMF depuis votre poste radio.
La puissance d’émission, aussi bien en UHF qu’en VHF est de 18W en sortie du diplexeur.

Son emplacement, en JN07GD, lui permet de pouvoir joindre de multiples relais dans un rayon de 170km. Les deux relais les plus loin, dont leurs fréquences sont programmées, sont celui du Monts des Avaloirs, F6ZCE (canal R4) et celui de la Haute Vienne, F5ZGM (canal R2). Bien entendu, les liaisons dépendent de la propagation.

Il a également deux possibilités de connexion au RRF, soit par le 37 (145,3375 Mhz), soit par le 86 (145,375 Mhz).
De la même manière que pour certains relais, la tonalité de 123hz est envoyée par le poste de l’intercom.

Pour l’utilisation du RRF, je vous invite à vous informer sur son fonctionnement en cliquant sur le lien en surbrillance.
L'intercom a, également, quatre canaux simplex programmés.

Il offre également une connexion au réseau interconnecté du 49, je vous invite à lire le site internet dédié qui vous donnera toutes les informations pour l’utiliser.

Comment fonctionne t'il ?

Lorsque le relais est activé, le relais envoie son indicatif en télégraphie (ce n'est pas rapide) indiquant qu’il est prêt à fonctionner.
à partir de cet moment, vous pouvez :

• Soit utiliser le relais en UHF uniquement.
• Soit utiliser le relais UHF et l’intercom VHF.
  Son utilisation est très simple concernant les relais. Vous voulez joindre le relais du 85 (R7 du mont des Alouettes) ? Taper 85 sur votre clavier DTMF.
  Après avoir envoyé plusieurs "BIP", il envoi les lettres "OK" en télégraphie pour indiquer qu'il est sur le canal demandé. Si le relais a besoin de 1750hz, il envoi la tonalité, si le relais fonctionne avec une fréquence subaudible ( CTCSS ), vous n'avez rien à faire, l'intercom l'envoie automatiquement, c'est totalement transparent pour vous.
  Le chiffre est la fréquence que vous pouvez également taper au clavier. Par exemple, pour être sur le R4 (145,700) il faut envoyer 5700 en DTMF, pareil pour le canal simplex 145,500, il faut envoyer 5500.
  Seuls les canaux programmés sont accessibles.

Une fois que vous avez fini, vous pouvez envoyer au relais le signe # en DTMF, sinon il repassera, au bout de 15s à son état de veille.
Vous pouvez à nouveau reprendre la procédure pour utiliser l’intercom sur un autre canal.

Les temporisations :

Comme tout relais, ce dernier possède différentes temporisations.
Celles du relais UHF sont :
– 15s sans signal de réception et 10mn sans retomber.
– Celle de l’intercom VHF est de 2mn30 d’émission maximale.
Vous devez en tenir compte lors de l'utilisation du relais et de l'intercom.

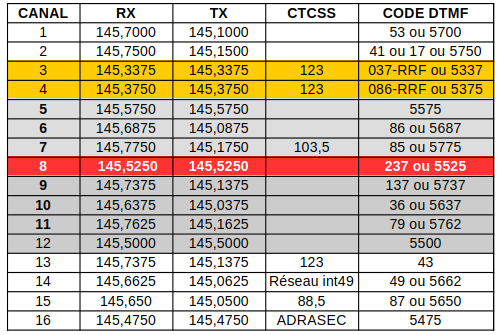

Liste des canaux programmés :

Vous pouvez télécharger la notice d'utilisation en format PDF.

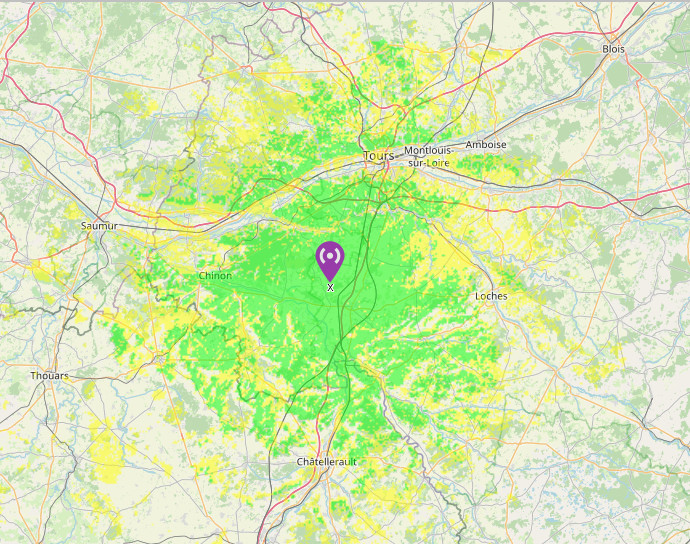

La couverture du relais avec une station mobile :
